rolin791Дата: Суббота, 09.12.2017, 11:43 | Сообщение # 61
Генерал-лейтенант
Группа: Администраторы
Сообщений: 672
Репутация: 4
Статус: Offline
ua3qjh,  делаю только двухканальные. Одноканальные никого не интересуют.
Сеть зависит от прошивки, Гигабит работает хорошо.

Стоимость отправки здесь https://www.shipito.com/ru/shipping-calculator

rolin791Дата: Пятница, 15.12.2017, 21:08 | Сообщение # 62
Генерал-лейтенант
Группа: Администраторы
Сообщений: 672
Репутация: 4
Статус: Offline

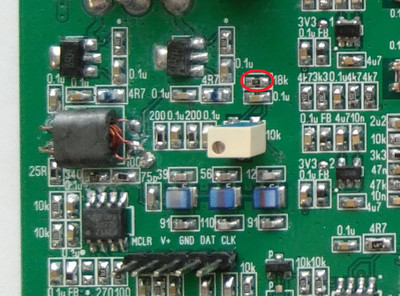

Еще немного доработок.

Если запаять терморезистор на 100к параллельно резистору 18к в цепи смещения передатчика, то будет происходить стабилизация тока покоя транзисторов драйвера. Я использовал ERT-J1VS104JA



Транзисторы могут иметь значительный разброс тока покоя, иногда в два раза. Проверить это можно отпаяв и отогнув крайние выводы выходного трансформатора и замеряв ток между обмоткой и контактом мультиметром.  Следует подобрать пару с наименьшим разбросом.
После подбора, если увеличить общий ток покоя со стандартных 150мА до 200мА,  можно получить -50дБ значения ИМД3 вместо -40.

Впрочем, в этом нет никакого смысла если оконечный усилитель имеет собственное значение ИМД -25 ...  -30дБ.
Прикрепления: 1668757.jpg(337.0 Kb)

rolin791Дата: Четверг, 21.12.2017, 23:28 | Сообщение # 63
Генерал-лейтенант
Группа: Администраторы
Сообщений: 672
Репутация: 4
Статус: Offline
Обновления прошивок до 1.1  https://github.com/Dfinitski/Odyssey-2_2017_TRX

Налажена связь ПЛИС и микропроцессора

Индикация версии прошивки и режима бутлоадера на дисплее

Управление включением драйвера, теперь он работает только в режиме передачи. Выключить его совсем можно как и раньше, кнопкой UP на тангенте.

При выключенном в программе управлении Алекс, выводы шины данных 12- DATA, 13-CLOCK, 14-EN используются как пользовательские линии UO-4, UO-5, UO-6. Таким образом, доступны все 7 возможных линий управления, чего в некоторых случаях может быть достаточно для управления периферией.

Порядок обновления : загружаем прошивку бутлоадера программатором, обновляем прошивку микроконтроллера, заливаем рабочую прошивку через программу компьютера в режиме бутлоадера. Все должно быть версии 1.10.

iwekslerДата: Пятница, 22.12.2017, 05:34 | Сообщение # 64
Лейтенант
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Offline
О каком протоколе HPSDR идет речь: старом (100МБ) или новом (1ГБ)?

rolin791Дата: Пятница, 22.12.2017, 19:49 | Сообщение # 65
Генерал-лейтенант
Группа: Администраторы
Сообщений: 672
Репутация: 4
Статус: Offline
iweksler, для обоих прошивок работает. Вы просили - я сделал smile

iwekslerДата: Пятница, 29.12.2017, 10:33 | Сообщение # 66
Лейтенант
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Offline
Спасибо огромное.

Правильно ли я понимаю, что в моей плате загрузчик уже прошит, и я могу прошить только рабочую прошивку angelia.rbf,  которая находится в файле Odyssey_2_1.10_ANP.zip?

rolin791Дата: Пятница, 29.12.2017, 13:14 | Сообщение # 67
Генерал-лейтенант
Группа: Администраторы
Сообщений: 672
Репутация: 4
Статус: Offline
iweksler, к сожалению не помню, есть ли у вас загрузчик. Так как обновления все равно надо ставить с обновлением бутлоадера, то прошивать его все равно нужно.

iwekslerДата: Четверг, 04.01.2018, 09:30 | Сообщение # 68
Лейтенант
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Offline
Цитата rolin791 ()
Обновления прошивок до 1.1 https://github.com/Dfinitski/Odyssey-2_2017_TRXНалажена связь ПЛИС и микропроцессора

Индикация версии прошивки и режима бутлоадера на дисплее

Управление включением драйвера, теперь он работает только в режиме передачи. Выключить его совсем можно как и раньше, кнопкой UP на тангенте.

При выключенном в программе управлении Алекс, выводы шины данных 12- DATA, 13-CLOCK, 14-EN используются как пользовательские линии UO-4, UO-5, UO-6. Таким образом, доступны все 7 возможных линий управления, чего в некоторых случаях может быть достаточно для управления периферией.

Порядок обновления : загружаем прошивку бутлоадера программатором, обновляем прошивку микроконтроллера, заливаем рабочую прошивку через программу компьютера в режиме бутлоадера. Все должно быть версии 1.10.
Давид, я прошил загрузчик 1.1 и angelia.rbf из Odyssey_2_1.10_ANP. Все прекрасно работает  с Thetis (линии управления UO-0-UO6 еще не проверял, скоро займусь). Подскажите, пожалуйста, как обновить прошивку микроконтроллера? Сейчас у меня на дисплее попрежнему "ODYSSEY" в обоих режимах.

rolin791Дата: Четверг, 04.01.2018, 19:13 | Сообщение # 69
Генерал-лейтенант
Группа: Администраторы
Сообщений: 672
Репутация: 4
Статус: Offline
iweksler,  пока только программатором

https://www.ebay.com/itm....gRV1TQ4программа https://cloud.mail.ru/public/bSbp/YmaV6Lh17

iwekslerДата: Пятница, 05.01.2018, 04:18 | Сообщение # 70
Лейтенант
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Offline
Есть инструкция? Как посоединять - у PicKit3 6 выводов, на Одиссее 5 ножек - как прошивать, где новый/последний филе прошивки?

Хорошо бы пошаговую инструкцию для новеньких.

rz1zrДата: Пятница, 05.01.2018, 10:35 | Сообщение # 71
Сержант
Группа: Пользователи
Сообщений: 23
Репутация: 0
Статус: Offline
Цитата rolin791 ()
пока только программатором

понимаю так, что в дальнейшем он будет не нужен ?

rolin791Дата: Пятница, 05.01.2018, 19:53 | Сообщение # 72
Генерал-лейтенант
Группа: Администраторы
Сообщений: 672
Репутация: 4
Статус: Offline
Цитата iweksler ()
Есть инструкция? Как посоединять - у PicKit3 6 выводов, на Одиссее 5 ножек - как прошивать, где новый/последний филе прошивки?
На плате трансивера назначение выводов разьема обозначено. Первый слева. Последний 6-ой разьем программатора в процессе не участвует.
Питание на трансивер подавать необязательно.
После подключения программатора запускаете его программу и сразу выбираете режим LVP в меню. В этом режиме программатор не сможет автоматически определить что за процессор, поэтому выбираете вручную в меню Middle range -> 16f1827
Пытаетесь прочитать, если все хорошо, можно записывать. Открываете hex файл, который находится в папке MCU в исходниках прошивки. Версия файла всегда такая же, как и версия прошивки.
Новый программатор возможно захочет загрузить сначала себе специальную прошивку для работы в режиме программатора, но там вам программа сама все скажет что делать, нажать пару кнопок.

rolin791Дата: Пятница, 05.01.2018, 20:07 | Сообщение # 73
Генерал-лейтенант
Группа: Администраторы
Сообщений: 672
Репутация: 4
Статус: Offline
Цитата rz1zr ()
понимаю так, что в дальнейшем он будет не нужен ?
Планируется сделать свой новый загрузчик, который сможет перепрошивать сам себя, прошивку микроконтроллера и прошивку трансивера. Также, он сможет хранить три разных прошивки трансивера и он сможет оперативно загружаться с них без всяких операций перепрошивок.
Меню бутлоадера будет на дисплее трансивера и будут задействованы кнопки тангенты, поэтому я рекомендую трансиверостроителям вывести эти три кнопки на переднюю панель под дисплей - пригодится.

Далее будет представлена новая прошивка с собственным новым протоколом, который даст много интересных возможностей и будет постоянно развиваться. Она будет очень похожая на прошивку первого Одиссея, но в масштабе. Скорее всего удастся вместить 8 приемников, к которым будут иметь доступ любые проги независимо друг от друга.

rz1zrДата: Суббота, 06.01.2018, 05:56 | Сообщение # 74
Сержант
Группа: Пользователи
Сообщений: 23
Репутация: 0
Статус: Offline
Цитата rolin791 ()
Скорее всего удастся вместить 8 приемников, к которым будут иметь доступ любые проги независимо друг от друга.

впечатляет, ждем с нетерпением )))

vinituДата: Среда, 24.01.2018, 09:52 | Сообщение # 75
Рядовой
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Offline
ну вот как то так получается smile
Прикрепления: 7081446.jpg(295.2 Kb)


Сообщение отредактировал vinitu - Четверг, 25.01.2018, 01:25
