SDR-Minor
rolin791Дата: Понедельник, 10.11.2014, 20:13 | Сообщение # 1
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Приемник представляет собой упрощение проекта HiQSDR-mini до приемника. Схемотехника используется такая же. В качестве ПЛИС используется Cyclone III EP3C10, АЦП 14 бит ADS6145 с частотой тактирования 122.880 МГц, используется генератор SI590 со  стабильностью 7ppm. УВЧ на AD8099 имеет изменяемый коэффициент усиления 0 или 20 дБ и содержит дополнительно аттенюатор 0 или 10 дБ на входе, таким образом реализуются 4 ступени усиления - 0, -10, -20, -30 дБ.

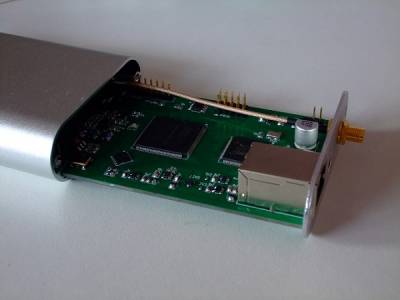

Прикрепления: 4024840.jpg(68.5 Kb)

rolin791Дата: Вторник, 02.12.2014, 13:56 | Сообщение # 2
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Ответ на вопрос - нужно ли использовать входные фильтра при работе с приемником.

Приемник обладает внушительным динамическим диапазоном, поэтому, в большинстве случаев, при работе с резонансными диапазонными антеннами, нет необходимости применять фильтра. Это подтверждают радиолюбители которые практически работают трансиверами на базе HiQSDR/HiQSDRmini.
Однако, приемник, чаще всего подключают к суррогатным широкополосным антеннам. В этом случае, при работе на частотах от 14 и выше, где необходимо устанавливать высокую чувствительность приемника, возможно забитие вещательными станциями диапазона 11МГц, особенно в вечернее время.
Интересно, что в этом случае, на практике, деградации чувствительности не наблюдается, хотя приемник уже индицирует переполнение АЦП.
Для решения этой проблемы достаточно установить фильтр - пробку на частоту, на которой находятся самые мощные станции КВ диапазона в вашей местности. Если установить полосовые фильтры, даже простейшие октавные, то можно избавиться от проблем при работе с суррогатными антеннами, для этого в приемнике предусмотрен разьем на плате, специально для управления ДПФ.

В QUISK, можно задавать необходимый код на разьеме в зависимости от диапазона.

Код
# The HiQSDR_BandDict sets the preselect (4 bits) on the X1 connector.
HiQSDR_BandDict = {None:0,'160':1, '80':2, '60':3, '40':3, '30':4,
            '20':4, '17':5, '15':5, '12':5, '10':5,  '6':6, 'Audio':6 }

Заданный код будет появляться на разьеме при нажатии соответствующей кнопки диапазона в программе.
PowerSDR управляет по собственному алгоритму 160м-1000 80м-0100 40м-1100 30м-0010 20м-1010 17м-0110 15м-1110 12м-0001 10м-1001 6м-0101 остальное байпас 0000.

Распиновка разъема 1-GND 2-+3,3V 3-Pres0 4-Pres1 5-Pres2 6-Pres3 7-HFA(УВЧ)

rolin791Дата: Вторник, 16.12.2014, 19:39 | Сообщение # 3
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Все что касается фильтров перенес в новую тему http://www.sdr-deluxe.com/forum/3-6-1

dxsignalДата: Пятница, 19.12.2014, 13:04 | Сообщение # 4
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Offline
rolin791

Неплохо было бы в описании SDR-Minor'а добавить к основным характеристикам еще инфу о разъемах и кабелях: питание (тип разъема, полярность), Ethernet (патчкорд прямой или кроссоверный), антенный разъем. Это чтобы покупатели могли заранее подготовить все нужное. Я вот не подготовился :(, и аппарат пока простаивает. Надеюсь, в выходные дело пойдет.

За приемник еще раз спасибо!

rolin791Дата: Пятница, 19.12.2014, 21:38 | Сообщение # 5
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Спасибо за замечание, добавил в описание тип разъемов.

Тип сетевого кабеля не важен, я пробовал самые разные и всегда работало. Похоже, современные сетевухи определяют RX/TX  линии автоматически.

127957Дата: Пятница, 19.12.2014, 22:26 | Сообщение # 6
Сержант
Группа: Пользователи
Сообщений: 31
Репутация: 0
Статус: Offline
Цитата rolin791 ()
добавил в описание тип разъемов
А описание разъема расширения(комутации ДПФ) будет ?


Сообщение отредактировал 127957 - Пятница, 19.12.2014, 22:29

rolin791Дата: Пятница, 19.12.2014, 23:09 | Сообщение # 7
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
прсмотрите второй пост темы снизу

ut6eiДата: Пятница, 30.01.2015, 21:23 | Сообщение # 8
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
КАК ПРИОБРЕСТИ ПРИЕМНИК , UT6EI@UKR.NET Александр, г.Днепропетровск

RA9FAFДата: Пятница, 20.03.2015, 09:27 | Сообщение # 9
Лейтенант
Группа: Пользователи
Сообщений: 57
Репутация: 0
Статус: Offline
Подскажите, программы, поддерживающие SDR-Minor, могут одновременно управлять  трансивером по CAT, например, через OmniRig? Т.е. в случае интеграции с существующим трансивером, чтобы при переходе на передачу в транисвере уже был выбран нужный бенд/мода/частота.

Сообщение отредактировал RA9FAF - Пятница, 20.03.2015, 09:28

rolin791Дата: Пятница, 20.03.2015, 12:11 | Сообщение # 10
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
ut6ei
Цитата RA9FAF ()
Подскажите, программы, поддерживающие SDR-Minor, могут одновременно управлять  трансивером по CAT

ZeusRadio - поддерживает САТ
HDSDR - поддерживает САТ
PowerSDR MRX - поддерживает САТ
QUISK - пока нет

127957Дата: Вторник, 14.04.2015, 20:42 | Сообщение # 11
Сержант
Группа: Пользователи
Сообщений: 31
Репутация: 0
Статус: Offline
Решил сменить удаленную приемную позицию на удаленную приемопередающую позицию.
Освобождается Минор. Меняю на дензнаки (объявление на qrz.ru).

RA9FAFДата: Суббота, 27.06.2015, 00:06 | Сообщение # 12
Лейтенант
Группа: Пользователи
Сообщений: 57
Репутация: 0
Статус: Offline
Цитата rolin791 ()
ZeusRadio - поддерживает САТ HDSDR - поддерживает САТ
PowerSDR MRX - поддерживает САТ
QUISK - пока нет

В связи с получением приемника (David, спасибо) хотелось бы продолжить тему интеграции с трансивером.

Осваиваю программу ZeusRadio. Выше указывалось, что программа поддерживает CAT. На самом деле, это не совсем то, что нужно. Программа сама является как бы трансивером и эмулирует CAT-интерфейс типа Kenwood. Т.е. она слушает через виртуальный порт и выполняет команды, например, на смену частоты VFO, как будто это обычный трансивер. Но сама она управлять трансивером не может. А мне нужно, чтобы кто-то выставлял на трансивере ту же частоту, что и выставлена в программе, и наоборот. Нужно это для того, чтобы: 1) включились нужные полосовые фильтры, т.к. применик подключен после них; 2) при переходе на передачу штатными средствами трансивера уже была выставлена нужный бенд, частота и мода.

Подскажите, как это реализовать?

rolin791Дата: Суббота, 27.06.2015, 12:55 | Сообщение # 13
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
OmniRig
http://www.dxatlas.com/Download.asp

RA9FAFДата: Воскресенье, 28.06.2015, 10:21 | Сообщение # 14
Лейтенант
Группа: Пользователи
Сообщений: 57
Репутация: 0
Статус: Offline
Версия платы 1.7. Наблюдаю сильный уход частоты по мере прогрева приемника - 380 Гц (на диапазоне 20м). Это 27 ppm, хотя в первом сообщении темы была заявлена стабильность 7 ppm. Это при комнатной температуре 30 С. Попробовал в качестве эксперимента охладить устройство - в итоге максимальный уход частоты составил 700 Гц. Открыл коробочку - внутри генератор с маркировкой 59X-PROG-DIFF-ADG. Это точно 7 ppm версия генератора? Очень хотелось бы все-таки иметь версию с заявленными 7 ppm.

Сообщение отредактировал RA9FAF - Воскресенье, 28.06.2015, 12:47

rolin791Дата: Воскресенье, 28.06.2015, 13:35 | Сообщение # 15
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Производитель, как и продавец, заявляет 7 ppm
 http://www.digikey.com/product....3878814

Но по маркировке выяснить к какой группе стабильности принадлежит генератор невозможно.
Заменить генератор на другой нельзя, ввиду отсутствия достойных кандидатур, но можно принять меры к уменьшению времени выбега в рабочий режим до нескольких минут за счет естественного термостатирования. Для этого нужно расположить генератор в сантиметре над платой , подключив его с помощью тонких проводников.

А какое время сейчас занимает прогрев до стабилизации частоты ?
