Блок полосовых фильтров трансивера



На плате расположены 9 фильтров, выполненных по классической "рэдовской" схемотехнике. Эти же фильтра давно используются ,например в SDR1000 и других подобных конструкциях. Однако, если вы взглянете на номиналы компонентов, то заметите весьма существенное отличие от других вариантов. Это результат кропотливой работы по настройке (адаптации) фильтров в условиях данной разводки печатной платы.

При компоновке платы, я применил так называемую "последовательную" схему коммутации фильтров. В сравнении с общепринятой "параллельной", это позволяет значительно сократить необходимое количество весьма дорогостоящих малосигнальных реле. На 9 фильтров, на плате присутствует 10 реле, одно из которых является вспомогательным и позволяет переключаться между двумя антеннами либо использовать его для RX/TX коммутации в QRP решениях, до 5 Ватт.

Кроме того, при такой схемотехнике, режим "байпас" получается "автоматически" и нет необходимости выделять для него отдельную пару реле. При отсутствии управляющего сигнала (код 0), радиочастотный сигнал беспрепятственно проходит от входа до выхода.

Плата имеет размеры 120*75мм и может быть установлена в стандартные корпуса Hammond 1455K1201 либо 1455J1201. Для крепления в корпусе трансивера, предусмотрены отверстия под болты для стоек.

Питание платы 5 вольт, требуется использовать стабилизированное напряжение. Ток потребления около 40мА.

Для управления фильтрами используется 4 линии управления (двоичный код) + отдельная линия для управления дополнительным реле.

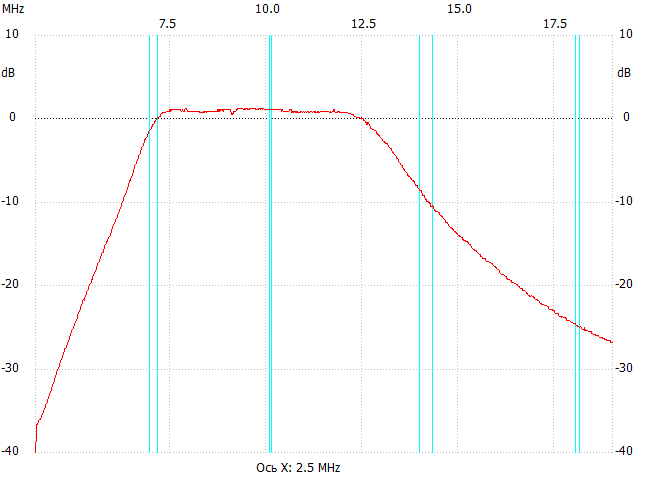

Ниже приведены типичные АЧХ для каждого из используемых фильтров.

Схему и описание можно скачать здесь.
