SDR-Deluxe 2208. Памятка владельцу.

По умолчанию, плата трансивера имеет установленный сетевой адрес 192.168.2.190 , поэтому для успешного подключения, следует зайти в настройки TCP/IP сетевого адаптера и  задать статический IP адрес 192.168.2.100, маска 255.255.255.0 .

Использование статического адреса дает некоторые преимущества в скорости установления соединения с компьютером. Для того, чтобы изменить установленный IP адрес или включить режим DHCP, можно воспользоваться программой HPSDRProgrammer. В режиме DHCP, трансивер не имеет собственного адреса и использует автоматически определенный адрес, допустимый для использования в подключенной сети.

Обязательное условие для работы с программой - сетевое соединение должно быть корректно настроено и трансивер должен быть виден в сети.

Следует избегать ситуаций, когда в трансивере установлен неизвестный IP адрес. В этом случае вы не сможете настроить сетевое соединение правильно и эта программа не сможет сбросить или установить другой сетевой адрес.

IP адрес в трансивере хранится в маленькой микросхеме флэш-памяти 25AA02E48. Отсутствие мкросхемы, либо чистая память задействует режим DHCP.

На плате трансивера имеются 4 индикаторных светодиода.  Один из них, помеченный как St (Status) мигает с периодом в 1 секунду, что говорит об общей исправности трансивера. Еще три светодиода, расположенные над ПЛИС , показывают состояние сетевого соединения. Если считать слева направо, первый светодиод не используется, второй показывает активность сети - прием пакетов, и третий передачу пакетов.

Существует достаточно серьезная проблема стабильности частоты опорного генератора в данном трансивере. Плата, будучи прикручена к корпусу для охлаждения, прогревается очень медленно, поэтому начальный выбег частоты (около 70-90 Гц для SI590) растягивается на несколько часов. Решать эту проблему призвана система стабилизации PLL, которая использует дополнительный высокостабильный генератор 10МГц.

Для нормальной работы системы, нужно установить на плату управляемый генератор опорного напряжения, например CRYSTEK CVHD-950 или ABLNO на частоту 122.880 МГц. Неуправляемый генератор SI590 следует выпаять, а резистор переместить как показано на фото.

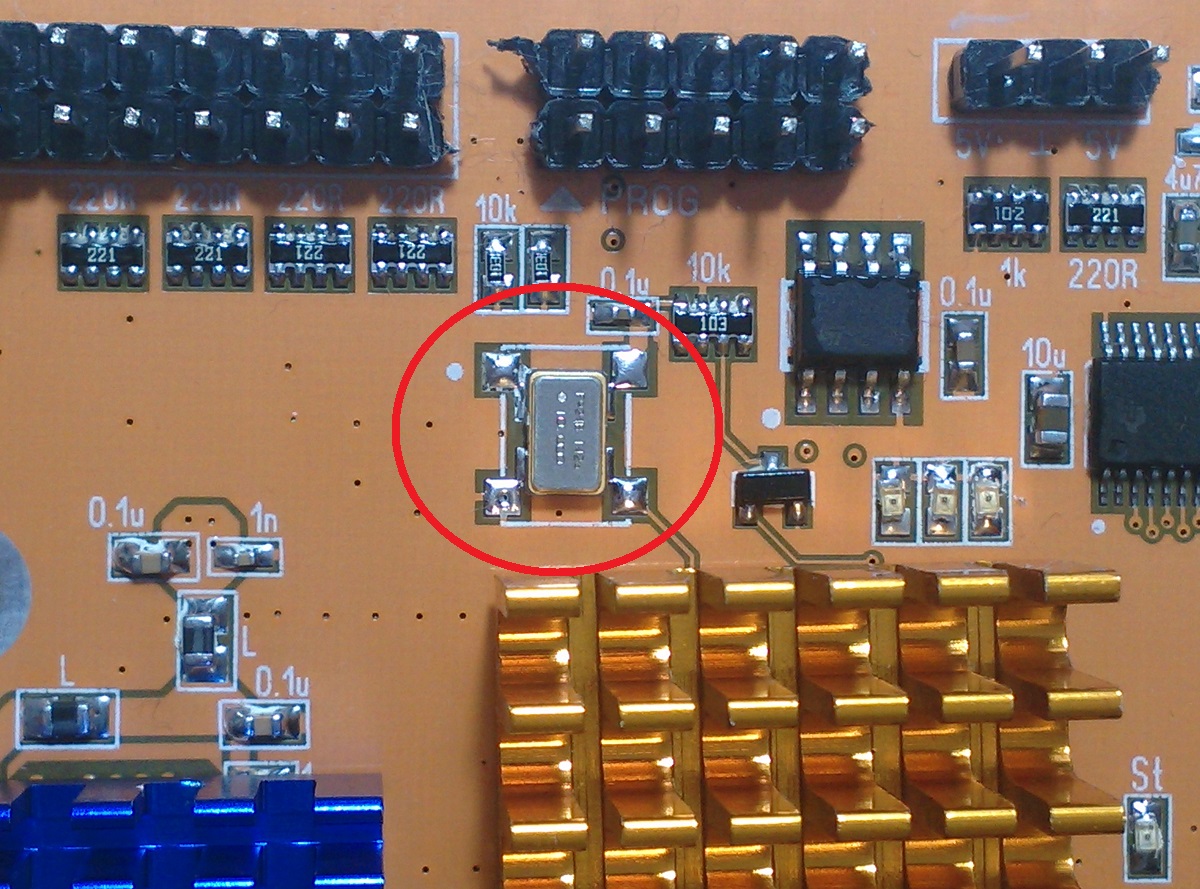

Стабильный генератор на 10 МГц может использоваться в стандартном корпусе 5*3 или 7*5мм. Его температурная стабильность будет определять стабильность основного опорного генератора.

Типичные значения температурной стабильности для подобных генераторов составляют 2.5 - 0.25 PPM.

Следует иметь в виду, что генератор, даже специальный термостабильный, все равно будет нагреваться вместе с платой и его частота будет плавать, хотя и в значительно меньшей мере.  Решить эту проблему можно если вынести опорный генератор за пределы платы. Для этого, следует установить разьем типа SMA с тонким коаксиальным кабелем  RG178. Кабель следует подпаять к контактным площадкам вместо опорного генератора - вывод 2 - оплетка, вывод 3 - центральная жила. С вывода 4 можно взять питание 3.3 вольта если необходимо.

Кроме различных внешних стабильных опорных генераторов на 10 МГц, к новому разьему можно подключать также сигнал стабильной частоты от некоторых GPS модулей. Этот сигнал, по сути, транслируется от навигационных спутников, имеющих на борту атомный эталон частоты. Частота 10 МГц выдерживается с очень высокой точностью.

В любом случае, проверить работу системы PLL  можно, замерив напряжение на выводе 1 основного генератора. Напряжение должно быть около 1.4-1.6 вольт. Нулевое или слишком высокое напряжение около 3 Вольт будут свидетельствовать об неработающей системе PLL.

Сигнал задающего генератора 122.880 МГц весьма удобно использовать в трансвертере на двухметровый диапазон. Рабочая частота трансивера при этом составит 144 - 122.88 = 21.12 МГц. Можно вывести этот сигнал наружу, подпаяв разьем с тонким кабелем типа RG178 как показано на рисунке

 Для быстрого старта, достаточно удобно было бы подключить к трансиверу обычную компьютерную гарнитуру (наушники+микрофон) , которая имеется сейчас в каждом доме. Препятствием может стать сигнал включения передачи, который интегрирован в микрофонный разьем.

Чтобы режим передачи не включался при подключении микрофона, можно снять галочку в настройках  PowerSDR

Либо, кардинально решить вопрос,  распаяв перемычку на плате

На микрофонный разьем также подается и напряжение питания для обычных конденсаторных микрофонов. Для подключения высококачественного электродинамического микрофона, это напряжение будет только мешать. Чтобы его отключить, достаточно выпаять указанный резистор на 3.3 килоом.



Выходной каскад передатчика трансивера - микросхема BGA616, может выдать напряжение на выходе свыше 3 вольт, значительно превысив максимальные характеристики. Чтобы этого не происходило, в программе PowerSDR следует выставить уровни передачи такие, чтобы напряжение на выходе составляло не более 1 вольт (амплитудное значение).

Вышедшую со строя микросхему невозможно никак  диагностировать, кроме конечно же падения выходной мощности до нуля. При замене микросхемы, следует соблюдать ключ - один из выводов шире остальных.

Система питания - основная причина возможных неисправностей трансивера. Неисправность может возникнуть вследствие ошибочной подачи слишком высокого или слишком низкого напряжения питания, переполюсовки, случайного замыкания контактов платы или по другим, менее очевидным причинам. В любом случае, поиск неисправности следует начинать с диагностики питания.

Одним из частных случаев отказа, может быть внезапный обрыв связи с компьютером. При этом основные стабилизаторы работают, светодиоды на плате моргают и никаких внешних признаков неисправности не наблюдается. В этом случае, следует проверить напряжение в точке

Если напряжение равно нулю, значит вышел из строя стабилизатор питания АЦП PAM2305AAB12C . Этот стабилизатор не является обязательным элементом в системе питания, он применяется для уменьшения нагрева и увеличения КПД системы. Восстановить работоспособность платы в этом случае можно, если удалить микросхему и замкнуть перемычку

Такая переделка не скажется на работе трансивера, но нужно быть готовым к тому, что в этом случае плата будет несколько интенсивнее греться и ток потребления возрастет.

Карта напряжений, с помощью которой можно легко определить неисправность в системе питания.

Все микросхемы, ответственные за питание трансивера
