HiQSDR-mini 2
rolin791Дата: Пятница, 07.11.2014, 00:48 | Сообщение # 1
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline

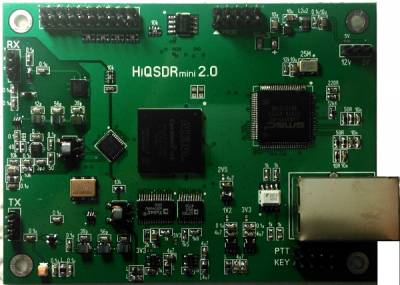

Плата содержит аттенюатор 0-30 дБ PE4306, УВЧ AD8099, АЦП 14 бит ADS6145.
   Электронные ключи позволяют переключать вход приемника и выход передатчика на дополнительные разъемы минуя ФНЧ 55 МГц , что позволяет использовать трансивер при определенных условиях на частотах до 500 МГц. При этом аттенюатор приемника и усилитель передатчика, как и ФНЧ 55МГц, не участвует в прохождении сигнала.
  Для тактирования АЦП, используется  тактовый генератор SI590 с собственной стабильностью 7ppm.       Трансивер имеет разъем для управления ПФ / ФНЧ , а также разъем для подключения дополнительных устройств.
Прикрепления: 4767634.jpg(113.0 Kb)

RL1WДата: Среда, 28.01.2015, 13:07 | Сообщение # 2
Сержант
Группа: Пользователи
Сообщений: 26
Репутация: 0
Статус: Offline
Потихоньку осваиваю. Запустил на прием. Антенна правда пока "комнатная". Вопрос - светодиод на плате красного цвета - он о чем сигнализирует когда светится ?

73! Владимир ex: RZ3VZ, UR9MY

R0SALДата: Среда, 11.02.2015, 10:26 | Сообщение # 3
Рядовой
Группа: Пользователи
Сообщений: 13
Репутация: 0
Статус: Offline
Когда плата в наличии появится? И второе как управлять внешними устройствами, фильтрами усилителем какие сигналы брать для коммутации?
И еще где то прочитал что возможно использовать трансивер на частотах до 500 МГц програмной обработкой сигнала, ведутся ли такие работы для Вашего трансивера?


Сообщение отредактировал R0SAL - Среда, 11.02.2015, 10:53

rolin791Дата: Среда, 11.02.2015, 12:04 | Сообщение # 4
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Цитата RL1W ()
Вопрос - светодиод на плате красного цвета - он о чем сигнализирует когда светится ?
Когда светится - нормальная работа, когда тухнет - перегрузка АЦП.
Цитата R0SAL ()
Когда плата в наличии появится?
Надеюсь в первых числах марта.
Цитата R0SAL ()
как управлять внешними устройствами, фильтрами усилителем какие сигналы брать для коммутации?
 Здеся назначение выводов http://www.sdr-deluxe.com/load....1-1-0-4
Если что непонятно, спрашивайте.
Цитата R0SAL ()
И еще где то прочитал что возможно использовать трансивер на частотах до 500 МГц програмной обработкой сигнала, ведутся ли такие работы для Вашего трансивера?
Плата трансивера умеет отключать входной/выходной ФНЧ при нажатии кнопки ANT в программе QUISK, после чего появляется возможность принимать/передавать в указанном диапазоне частот. При этом, используются дополнительные РЧ входы/выходы платы. Никаких дополнительных манипуляций с квиском делать не нужно, просто выставляем частоту 144.600 или 433.500 и оно уже работает.
Но есть одно большое НО, для нормальной работы необходим очень хороший входной полосовой фильтр, иначе приемник будет принимать всю грязь в очень широкой полосе частот.

R0SALДата: Среда, 11.02.2015, 15:53 | Сообщение # 5
Рядовой
Группа: Пользователи
Сообщений: 13
Репутация: 0
Статус: Offline
Ух ты!!!! Хочу трансивер! Про фильтры если можно подробнее. Отстроится от КВ т.е ФВЧ ставить? И далее диапазонные на 144 и 433? В общем поподробнее что об этом думаете?

Добавлено (11.02.2015, 15:53)
---------------------------------------------
Еще идея. Раз с измерительным мостом трансивер превращается в измеритель импедансов может приладить мост в тракт для измерения импеданса и на основе измерений выдавать команду на антенный тюнер, причем измерив 1 раз антенну будут известны все сопротивления антенны на всех диапазонах. Или измерить антенну измерения записать в файл. Программа управления тюнером прицепляется к СДР программе и получает от нее данные о частоте. далее на основе измерений отдает команды на управление тюнером. В общем вот.


rolin791Дата: Четверг, 12.02.2015, 01:07 | Сообщение # 6
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Цитата R0SAL ()
Ух ты!!!! Хочу трансивер! Про фильтры если можно подробнее. Отстроится от КВ т.е ФВЧ ставить? И далее диапазонные на 144 и 433? В общем поподробнее что об этом думаете?
Та вы сильно не радуйтесь. Открытый вход АЦП принимает всяческие помехи в широком диапазоне, поэтому шумовая дорожка тут же повышается, что делает приемник "тупым". Нужен очень качественный входной полосовой фильтр. Вещалки  ФМ диапазона разбросаны повсеместно, и их очень тяжело давить.
Посмотрите пример реализации http://sdr-deluxe.com/downloads/9636_VHF_DDCDUC.pdf
Я лично считаю, что конвертер более правильное решение.

Цитата R0SAL ()
может приладить мост в тракт для измерения импеданса и на основе измерений выдавать команду на антенный тюнер,
Зачем ? Все тюнеры запоминают установки в зависимости от частоты и помнят их для ускорения настройки.
Максимум что можно сделать с мостом, так это встроить его в конструктив трансивера, скоммутировать ВЧ цепи на реле так, что бы при запуске программы VNA все автоматически переключалось и меряло антенну.
Вывести сигнал из ПЛИС при включении режима VNA вообще не проблема.

R0SALДата: Четверг, 12.02.2015, 08:22 | Сообщение # 7
Рядовой
Группа: Пользователи
Сообщений: 13
Репутация: 0
Статус: Offline
Речь идет об автономном трансивере для выездов в котором встроен тюнер (не заводской) (мой кстати не запоминает настройки http://eb104.ru/interne....-nabor) и как Вы правильно заметили при загрузке обмеряется антенна и вычисляются все подстройки для тюнера. Как я понял к трансиверу можно обратиться по сети и другой программой параллельно с работающей программой трансивера, наверное можно запросить частоту или слушая UDP порт узнать частоту на которой рабоает трансивер? Тюнер в конце концов можно подключить на второй порт Ethernet и управлять им как другим устройством. Так даже наверное и правильнее. Как куплю буду эксперементировать.
p.s. А алгоритм работы VNA открыт? Если да киньте ссылкой

rolin791Дата: Четверг, 12.02.2015, 11:47 | Сообщение # 8
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
То что вы задумали очень сложно и проще будет сменить тюнер на нормальный или спаять к нему управление.
А VNA нужно один раз для настройки антенны и потом раз в полгода посмотреть не сбилась ли настройка.

Как работает VNA описания нет, надо смотреть исходники квиска.

R0SALДата: Четверг, 12.02.2015, 11:59 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 13
Репутация: 0
Статус: Offline
Ладно увидим. Я в магазине в очередь встал, еще что нибудь делать нужно чтоб купить?

rolin791Дата: Четверг, 12.02.2015, 12:56 | Сообщение # 10
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Только ждать и не проморгать поступление в магазин smile

R0SALДата: Пятница, 13.02.2015, 17:34 | Сообщение # 11
Рядовой
Группа: Пользователи
Сообщений: 13
Репутация: 0
Статус: Offline
Вот такой еще вопрос. Если ставить для работы  RaSDR или другие программы от http://dl2stg.de/, нужно ведь прошивку менять у FPGA? как это делается? У меня есть приемник QS1R точнее его клон MAXUS там софт в FPGA заливается при старте программы через USB, а здесь как это делается?

rolin791Дата: Пятница, 13.02.2015, 20:00 | Сообщение # 12
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Прошивка стоит последняя от DL2STG по умолчанию. Нет необходимости ее менять только чтобы RaSDR работало, оно и так работает.
А вообще, для прошивки, нужно приобрести байт бластер и прошивать через квартус.
http://ru.aliexpress.com/store....30.html

RL1WДата: Пятница, 06.03.2015, 11:44 | Сообщение # 13
Сержант
Группа: Пользователи
Сообщений: 26
Репутация: 0
Статус: Offline
После не очень приятного проишествия с компом раздобыл корпус


Размер 250х180х45
Внутри блок питания на полтора ампера. Хочется еще вставить усилитель ватт на 5 - 10.
Что посоветуете ?
PS: А светодиод перегрузки АЦП можно как-то на переднюю панель вынести ?
Прикрепления: 6373853.jpg(51.5 Kb)


73! Владимир ex: RZ3VZ, UR9MY

Сообщение отредактировал RL1W - Пятница, 06.03.2015, 11:47

127957Дата: Пятница, 06.03.2015, 15:23 | Сообщение # 14
Сержант
Группа: Пользователи
Сообщений: 31
Репутация: 0
Статус: Offline
Цитата RL1W ()
Внутри блок питания на полтора ампера
Импульсные БП в ресиверах не очень хорошего качества и есть очень большая вероятность что будет шуметь на КВ. Проверьте шумовую дорожку с этим БП до сборки.

rolin791Дата: Пятница, 06.03.2015, 17:59 | Сообщение # 15
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
RL1W,  статья вроде как специально для вас делалась..... smile
http://www.sdr-deluxe.com/publ....-1-0-16
