Фильтры для приемника
rolin791Дата: Вторник, 16.12.2014, 19:28 | Сообщение # 1
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline

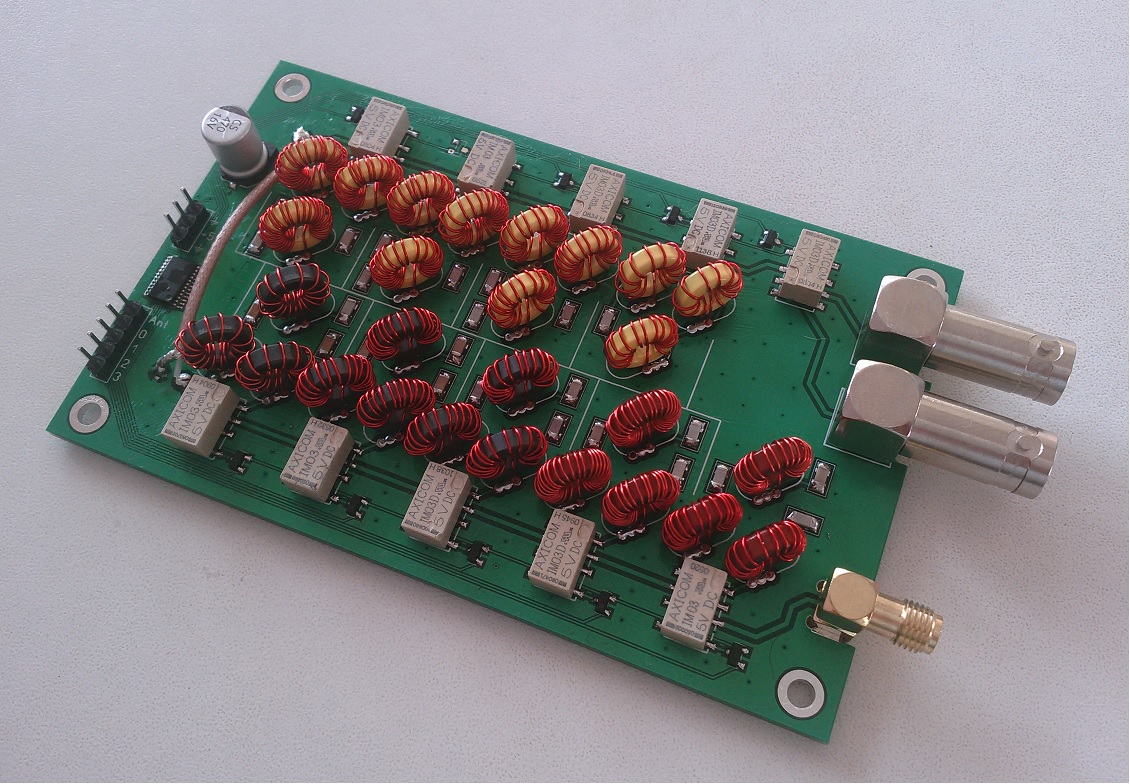

Я сейчас работаю над таким вот фильтром. 9 штук, сплошное перекрытие диапазона. Частоты раздела подобраны хитрым образом. Участки, содержащие любительские диапазоны сделаны поуже, не содержащие - пошире.
Все катушки предварительно меряю прибором, полагаться на формулу расчета Амидонов нельзя категорически.
Предварительные замеры показывают  соответствие центральной частоты фильтров расчетной, но ширина почему-то получилась заметно больше. Благо "рэдовская" схемотехника позволяет регулировать ширину фильтра простым изменением емкостей связи без расстройки остальных параметров фильтра.
Схему выкладываю, пока что есть, номиналы компонентов меняю на схеме в процессе настройки.
Прикрепления: 1432808.spl7(141.2 Kb) · 0626625.jpg(361.8 Kb)

127957Дата: Вторник, 16.12.2014, 19:29 | Сообщение # 2
Сержант
Группа: Пользователи
Сообщений: 31
Репутация: 0
Статус: Offline
Решил не поддаваться на покупное.
Диапазонные (узкополосные) на Амидоне проще собрать(книга РЭДа, с114).
По цене выходит как покупное, а по качеству точно лучше.

Добавлено (15.12.2014, 13:49)
---------------------------------------------
Ваша платка отдельно идет или этажеркой к трансиверу/приемнику?
Какие размеры? Предусмотрен антенный коммутатор на 2 антенны?

Добавлено (15.12.2014, 14:08)
---------------------------------------------
Оригинально кстати сделано. Все полосовики как бы последовательно и включены на байпасс.
Нужный включается в цепь.


rolin791Дата: Вторник, 16.12.2014, 19:29 | Сообщение # 3
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Цитата 127957 ()
Ваша платка отдельно идет или этажеркой к трансиверу/приемнику? Какие размеры? Предусмотрен антенный коммутатор на 2 антенны?
Плата фильтра имеет такие же размеры как трансивер и может быть установлена в стандартный корпус Hammond 1455k1201 или 1455j1201. Размер 120*75мм

Плата содержит дополнительное реле с отдельной линией управления, может использоваться как антенное реле либо переключатель на 2 антенны. Совместно с платой такого же рзмера с ФНЧ которая также имеет дополнительное реле, может быть подключена в самых невероятных комбинациях.

Плата фильтров может использоваться в QRP-решениях до 10Ватт как единственный фильтр Прм/Прд.
Либо совместно с платой ФНЧ для 100-300Ватт по классической схеме
Либо совместно с платой ФНЧ , когда ФНЧ используется при приеме дополнительно к БПФ.

На плату можно установить "лежачие" SMA разьемы либо "стоячие" SMA/BNC что позволяет устанавливать плату в корпуса Hammond как самостоятельно, так и в комбинации с платой ФНЧ/Трансивера.

Такова задумка, а там посмотрим.
Цитата 127957 ()
Оригинально кстати сделано. Все полосовики как бы последовательно и включены на байпасс. Нужный включается в цепь.
Сам придумал smile Для байпаса нужно просто ничего не подавать на управление. Если Вам нравится такая конфигурация, могу выложить файл печатки или продать печатку.

127957Дата: Вторник, 16.12.2014, 19:47 | Сообщение # 4
Сержант
Группа: Пользователи
Сообщений: 31
Репутация: 0
Статус: Offline
Почем печатка и сколько будет стоить ДПФ как изделие целиком ?

Добавлено (16.12.2014, 19:47)
---------------------------------------------
Государство нам сегодня под... нагадило.
С таким курсом валюты даже печатка будет золотом ...
Успел на днях с Китая заказать релюшки, в России заказал Амидоны - будем собирать.


rolin791Дата: Вторник, 16.12.2014, 20:49 | Сообщение # 5
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Сегодня целый день потратил на настройку фильтров. Осилил только низкочастотную половину. Большинство пришлось корректировать. Фильтра были расчитаны по уровню 1 дБ видимо и получились широковаты.
Все изменения внес в схему.
Проверка фильтров в режиме КСВ очень информативна. Малейшее отклонение от настройки сразу видно.

Вот что получилось после корректировки номиналов.




Прикрепления: 9307670.png(22.2 Kb) · 2161048.png(21.4 Kb) · 7115188.png(22.4 Kb) · 9869260.png(24.7 Kb) · 8094966.png(22.1 Kb)

rolin791Дата: Вторник, 16.12.2014, 20:53 | Сообщение # 6
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
продолжение




Прикрепления: 9565502.png(19.6 Kb) · 9899824.png(22.6 Kb) · 2900095.png(22.2 Kb) · 3557177.png(25.0 Kb) · 0384244.png(24.2 Kb)

rolin791Дата: Вторник, 16.12.2014, 20:55 | Сообщение # 7
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
Схема с изменениями
Прикрепления: MyBPF2.spl7(141.2 Kb)

RL1WДата: Суббота, 31.01.2015, 22:32 | Сообщение # 8
Сержант
Группа: Пользователи
Сообщений: 26
Репутация: 0
Статус: Offline
Взял бы уже готовое изделие....

73! Владимир ex: RZ3VZ, UR9MY

bolonoДата: Среда, 01.02.2017, 21:36 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Offline

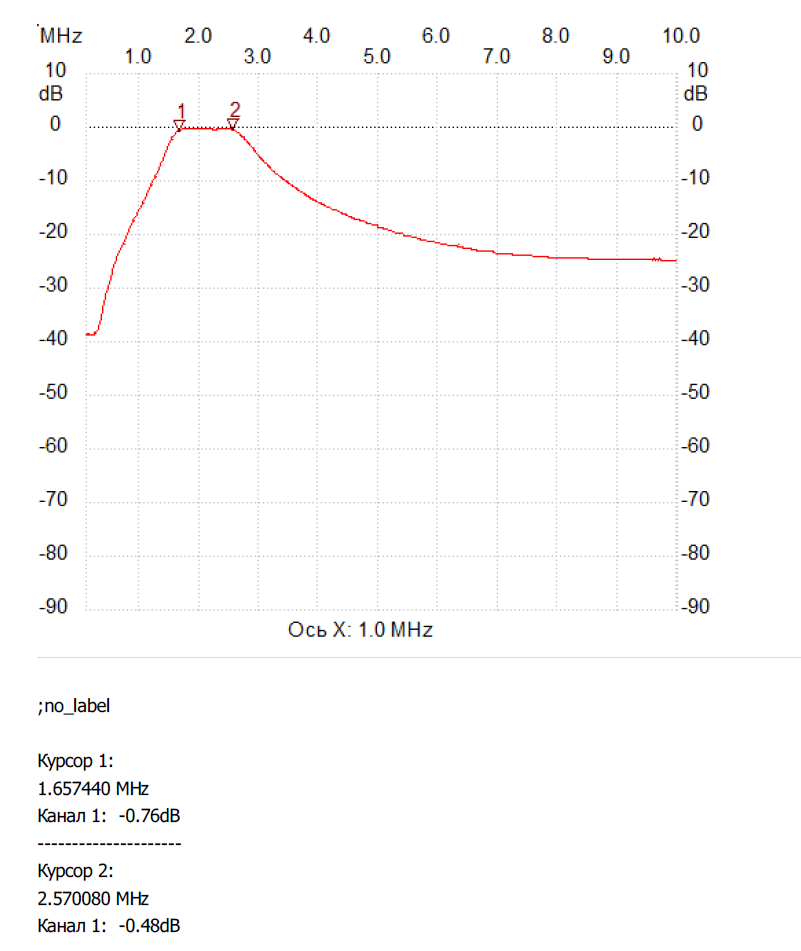

Rolin791 подскажите Вы измерения проводили, фильтр был в коробочке (в экране). У меня не так хорошо получилось, плата просто на столе лежала.
Прикрепления: 5676065.png(63.5 Kb) · 8937101.png(80.4 Kb) · 1506815.png(80.7 Kb) · 4785490.png(72.3 Kb) · 7841737.png(57.6 Kb)

bolonoДата: Среда, 01.02.2017, 22:47 | Сообщение # 10
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Offline


Добавлено (01.02.2017, 22:47)
---------------------------------------------
Немножко не в тему, но заявлено что и к усилителю мощности можно подключить. Планирую во такой усилитель http://www.dj7th.de/download/10W%20PA.pdf
перекачивать не собираюсь 6 ватт это максимум. боюсь за релюшки  выдержат-ли?
Прикрепления: 3725802.png(67.7 Kb) · 4464768.png(68.6 Kb) · 3311891.png(78.6 Kb) · 0342258.png(57.1 Kb)


Сообщение отредактировал bolono - Среда, 01.02.2017, 22:51

rolin791Дата: Четверг, 02.02.2017, 05:57 | Сообщение # 11
Генерал-лейтенант
Группа: Администраторы
Сообщений: 561
Репутация: 4
Статус: Offline
bolono, да, что-то у вас очень скромное затухание получается. Посмотрите мостом, в режиме КСВ, может подстроить нужно....

К усилителю эти фильтра нельзя подключать. Это приемные фильтра.
